C-TOP AS-i Unitate de comandă C-TOP AS-iAutomatizari

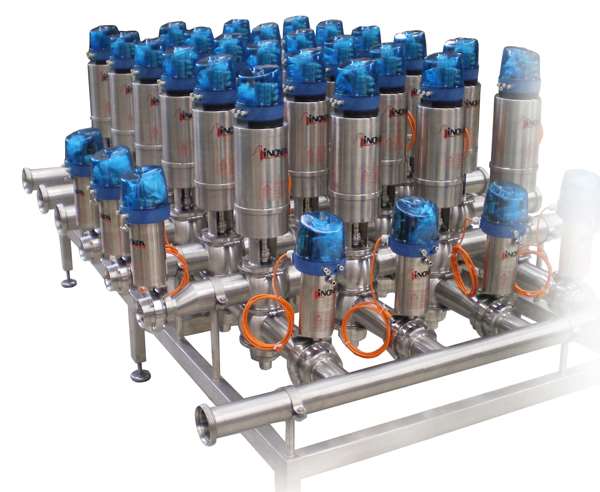

Comunicațiile unității de comandă C-TOP cu AS-i (interfață actuator-senzor) sunt proiectate pentru automatizarea supapelor. Această opțiune este disponibilă pentru supapele livrate cu unități C-TOP (robinet cu bilă, ventil-fluture, supape cu scaun). AS-i este un sistem de magistrală de teren care permite conectarea unei rețele de actuatoare și senzori (detectoare) la un dispozitiv de comandă de nivel superior (dispozitiv principal).

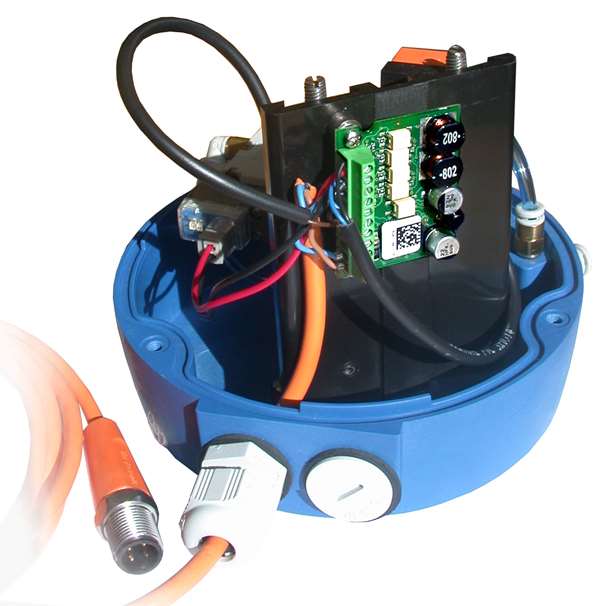

Pentru crearea unei rețele AS-i, sunt necesare: sursă de alimentare, unul sau mai multe module principale, cablu de magistrală (cablu preformat) și unitatea C-TOP pregătită pentru conectare AS-i (cartelă internă specială, cablu de legătură, contacte denudante AS-i).

Magistrala de teren AS-i este alimentată de la o sursă de alimentare electrică.

Senzorii și electrovalvele conectate la magistrala de teren sunt comandate de modulul principal.
Fiecare unitate principală transmite informații către PLC și comandă până la 62 de unități (C-TOP).

Sunt interconectate cu un cablu preformat. Cablul preformat este folosit pentru transmiterea de informații, precum și pentru alimentarea electrică a electrovalvelor și detectoarelor. O unitate C-TOP cu AS-i trebuie întotdeauna instalată cu detectoare inductive și alimentare 24 V c.c.
Cablurile preformate și cablurile de magistrală ale unităților C-TOP sunt conectate prin contacte denudante; astfel, nu sunt necesare cabluri care să conecteze fiecare unitate C-TOP la sistemul de comandă. Magistrala AS-i oferă o interconectare ușoară, rapidă și economică a senzorilor și electrovalvelor (actuatoare). Facilitează asamblarea și punerea în funcțiune a instalației, deoarece cablajele sunt considerabil reduse. Reduce și durata de punere în funcțiune și ajută și la evitarea posibilelor erori de instalare.
Unitățile C-TOP pot fi configurate în funcție de cerințele clientului.

Configurația ventilelor electromagnetice
. Acțiune simplă - 1 ventil electromagnetic
. Acțiune dublă - 2 ventile electromagnetice
. Supapă antiamestecare - 3 ventile electromagnetice*

Configurația detectoarelor
Poziția supapelor este detectată prin detectoare inductive.
. 1 poziție (supapă deschisă sau închisă) - 1 detector
. 2 poziții (supapă deschisă și închisă) - 2 detectoare
. 3 poziții (supapă deschisă, supapă închisă, curățare scaun antiamestecare) - 3 detectoare*

* În funcție de model Bază: PPO + GF
Acoperitoare: PC transparentă
Garnituri de etanșare: EPDM Detector extern (Detecția ridicării scaunului când nu poate fi depistat la interiorul C-TOP).
Materiale pentru lucru în condiții extreme (acoperitoare PSU).
Segment cu 4 intrări și 4 ieșiri în AS-i 2.1 (31 de dispozitive secundare).
