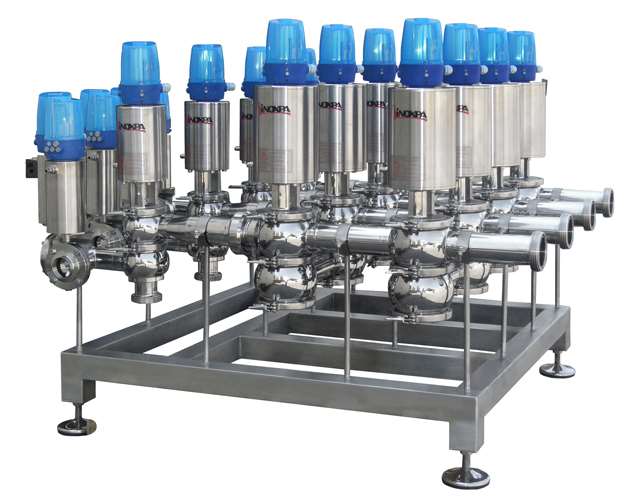

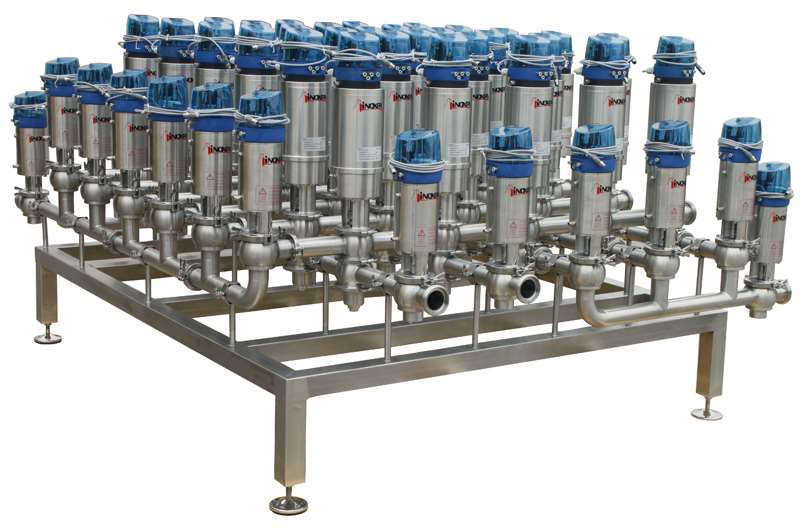

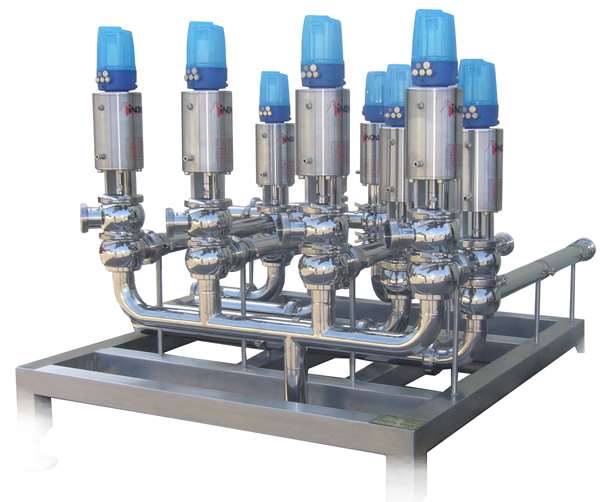

Galerie de supapeGalerii de supape

Galeriile supapelor INOXPA permit centralizarea funcțiilor unuia sau a mai multor rezervoare în manieră modulară, amplificând eficiența sistemului și sporind controlul asupra procesului.
Galeria reprezintă o alternativă automată la furtunurile flexibile și panourile de deviere a debitului cu coturi de schimb. Automatizarea operațiilor conduce la siguranță, flexibilitate și va fi cu o recuperare foarte rapidă a costurilor.
O galerie aplicată pe variate linii permite curățarea unui rezervor în timp ce celălalt este umplut sau golit, prevenind orice risc de contaminare a produselor.
Această soluție are aplicații în industria de procesare a alimentelor, de exemplu, în producția de produse lactate, sucuri, în berării, precum și în producția de vin și în industriile de cosmetice și farmaceutică. Tot atâtea supape câte funcții trebuie să execute elementul sunt conectate la rezervor sau la linia de lucru (de ex. umplere, golire, CIP etc.)
Nu necesită nicio operație manuală. Funcționarea este automată, împiedicând orice risc de accidente. - Constă dintr-o matrice de supape, numărul lor depinde de elementele de conectat (rezervoare sau linii) și de funcțiile de executat de fiecare dintre aceste elemente. Unitatea este montată în module pe o batiu cu picioare reglabile.
- Supapele pneumatice antiamestecare (supape multicale cu garnitură dublă de etanșare) împiedică orice transfer dintr-un corp în celălalt.
- Supapele sunt echilibrate.
- Fiecare supapă este prevăzută cu o cutie de comandă C-TOP cu ventile electromagnetice și senzori.
- Este inclus un colector de distribuție a aerului și este prevăzut cu un kit de întreținere și o supapă de închidere pentru fiecare actuator.
- Curățarea supapelor antiamestecare se realizează cu sisteme de pulverizare a cavităților sau de ridicare a scaunelor de supapă.
- Dacă sunt selectate supapele cu pulverizarea cavităților, kitul include și un colector al sistemului de distribuție pentru curățare, pentru racordul CIP. Acest colector este alcătuit dintr-un ventil-fluture și un filtru.
- Sub galeria de supape și conducte, există un tip de tavă înclinată ce colectează produsele scurse (din cauza pierderilor sau în cadrul procesului de curățare) din galerie.
- Unitatea este echipată cu un panou de comandă, sistem de distribuție pneumatic și electric pentru facilitarea instalării. Piese în contact cu produsele: AISI 316L
Alte piese metalice, actuatoare,
batiu și tavă de scurgere, panou de comandă: AISI 304
Garnituri de etanșare în contact cu produsele: EPDM
Sudate cu arc în atmosferă inertă, pilite și decapate Există multe variante posibile de asamblare, unitățile sunt realizate la comandă. Aveți mai jos câteva dintre ele:

Opțiuni în funcție de tipul de supape:
- Supapă multicale cu o singură garnitură de etanșare.
- Alte tipuri.

Sistem de comandă:
- Cu o cutie de comandă C-TOP simplă pe fiecare actuator pneumatic (solenoizi și senzori)
- Cu o cutie de comandă C-TOP cu magistrală de teren AS-i
- Fără cutie de comandă C-TOP, solenoizii sunt instalați în panoul de comandă și senzorii sunt pe actuatorul pneumatic.
- Comandă PLC.
- Panou de operare pentru afișarea stării supapelor.

Alte variante:
- Racorduri: sudură, clemă, SMS, RJT, IDF, flanșe.
- Garnituri de etanșare: Viton®, NBR
- Mărimi combinate de corp (corpuri cu diametre diferite)
- Sudură orbitală
- Probe de presiune (PED)
- Presiune actuatoare până la 10 bari
