Supapă-disc VeeValvSupape disc

Supapele-disc, cu acționare manuală sau pneumatică, sunt proiectate special pentru utilizarea în procese igienice și aseptice în industriile de procesare a alimentelor și farmaceutică.

Supapa este excelentă pentru controlul fluxului, precum și pentru sarcini de deschidere/închidere. Membrana asigură atât etanșarea corpului, cât și a scaunului. Nu există nicio cale de ieșire în mediul exterior și, ca urmare, supapa este adecvată pentru procesele aseptice. La închiderea supapei, un tampon de presiune care susține membrana se deplasează înspre fața de etanșare de pe corp. La deplasarea plăcii de presiune, membrana se pliază și este împinsă în jos pe zona scaunului din centrul corpului, închizând astfel calea de curgere prin corp. Interrelația dintre corp și placa de presiune împiedică compresia excesivă a membranei.
Supapa poate fi acționată fie manual, fie pneumatic și este controlată de dispozitive de comandă și ventile electromagnetice. Cale de curgere dreaptă prin supapă. Factor Kv mare.
Compresie controlată a garniturii de etanșare.
Actuator compact.

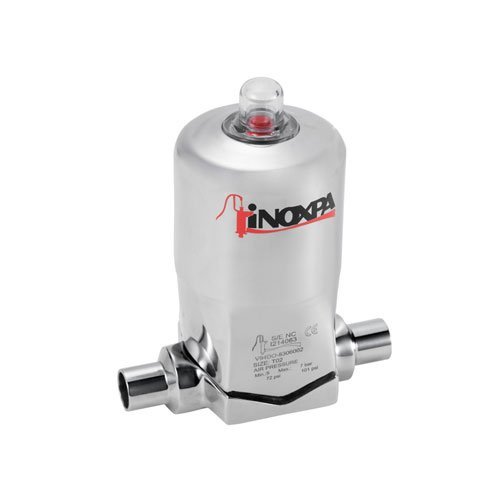

Actuator pneumatic normal închis (NC) (standard).
Actuator etanșat care nu necesită întreținere (versiune din oțel inoxidabil).
Manetă cu limitator de cursă (cu excepția mărimii Nº4).
Detector de pierderi.
indicator de poziție.
Piese interschimbabile.
Manetă ergonomică.
Trasabilitatea componentelor. Piese în contact cu produsele Oțel inoxidabil AISI 316L (1.4404)
Alte piese din oțel Oțel inoxidabil AISI 304 (1.4301)
Piese din plastic PP + 30 GF
Membrană EPDM (conform FDA 177.2600 și USP Clasa VI)

Finisaj suprafețe:
Interioare Ra ≤ 0,5 µm
Exterioare Luciu metalic

Mărimi disponibile DN ¼" - DN 2"

Racorduri Sudate și Clemă OD / DIN Membrană: FPM, VMQ (conform FDA 177.2600 și USP Clasa VI) și PTFE / EPDM separate (conform FDA 177.2600).

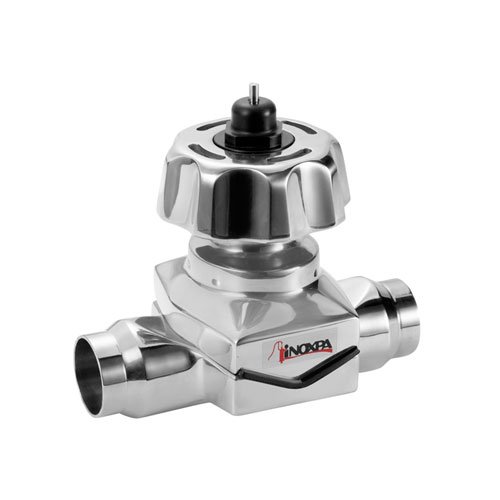

Acționare manuală sau pneumatică.
Manetă: oțel inoxidabil sau plastic.
Calotă: oțel inoxidabil sau plastic.
Actuator pneumatic cu acțiune dublă normal deschis (NO).
Actuator pneumatic cu limitator de cursă.
Actuator pneumatic cu comutator extern.
Cutie de comandă cu comutatoare și ventile electromagnetice.
Supapă cu controler și poziționer.
Supapă cu instalare pe fundul rezervorului.
Variate tipuri de racorduri.
Certificate pentru materiale și rugozitate.
