Unitate de comandă C-TOP+Automatizari

.
Senzori externi de poziție.
Finisaj suprafețe: Ra ≤ 0,5 μm.

Supapă simplă de preaplin, cu scaun INNOVA J
Supapa de tip INNOVA J este o supapă pneumatică simplă, cu scaun, proiectată pentru utilizarea ca supapă de preaplin în instalații igienice.
Cele mai importante aplicații ale sale implică funcționarea ca supapă de ocolire pentru pompele volumetrice sau protejarea echipamentelor împotriva excesului de presiune.
Ajustarea șurubului din partea superioară setează presiunea arcului, care determină presiunea de închidere a supapei.
Supapa se deschide la depășirea presiunii prescrise.
Supapa este prevăzută cu un actuator care permite fluxul lichidului în timpul proceselor de curățare CIP.
Proiectare și caracteristici
Domeniu de presiune: de la 0,5 până la 6 bari.
Asamblare/dezasamblare ușoară a pieselor interne prin slăbirea unui dispozitiv de fixare cu clemă.
Lanterna deschisă permite controlul vizual al garniturii de etanșare a arborelui.
Corp ajustabil la 360º.

Materiale
Piese în contact cu produsele AISI 316L (1.4404)
Alte piese din oțel inoxidabil AISI 304 (1.4301)
Garnitură de etanșare EPDM

Finisaj suprafețe:
Interior Luciu metalic, Ra ≤ 0,8 µm
Exterioare Mat

Opțiuni
Garnituri de etanșare: HNBR sau FPM.
Alte tipuri de racorduri.
Domeniu presiune de deschidere: de la 6 până la 10 bari
pentru dimensiunile DN 25, 40 și 50.
Senzori externi de poziție.
Finisaj suprafețe interioare: Ra ≤ 0,5 μm.
Corp cu manta.
Barieră de abur.

Supapă obturatoare antiamestecare cu scaun dublu INNOVA P
Supapa antiamestecare de tip INNOVA P este o supapă pneumatică obturatoare cu scaun dublu pentru aplicații igienice. Camera de pierdere, aflată sub presiune atmosferică, situată între cele două scaune, asigură o interfață sigură între cele două lichide, dintre care unul este de obicei o soluție CIP (agent de curățare).

Camera de pierdere poate fi curățată prin ridicarea independentă a scaunelor în timpul curățării CIP pe linie.
Proiectare și caracteristici
Design igienic conform EHEDG.
Nicio pierdere la deschiderea/închiderea supapei.
Scaun inferior stabilizat.
Actuator pneumatic cu acțiune simplă.
Asamblare/dezasamblare ușoară a pieselor interne prin slăbirea unui dispozitiv de fixare cu clemă.
Lanterna deschisă permite controlul vizual al garniturii de etanșare a arborelui.
Corp ajustabil la 360º.

Materiale
Piese în contact cu produsele Oțel inoxidabil AISI 316L (1.4404)
Alte piese din oțel Oțel inoxidabil AISI 304 (1.4301)
Garnitură de etanșare EPDM (conform FDA și CE 1935/2004)

Finisaj suprafețe:
Interior Luciu metalic, Ra ≤ 0,8 µm
Exterioare Mat

Opțiuni
Garnituri de etanșare: FPM, HNBR.
Alte tipuri de racorduri.
Unitate de comandă C-TOP+.
Senzori externi de poziție.
Finisaj suprafețe interioare: Ra ≤ 0,5 μm.

Supapă obturatoare antiamestecare cu scaun dublu INNOVA S
Supapa antiamestecare de tip INNOVA S este o supapă pneumatică obturatoare cu scaun dublu pentru aplicații igienice. Camera de pierdere, aflată sub presiune atmosferică, situată între cele două scaune, asigură o interfață sigură între cele două lichide, dintre care unul este de obicei o soluție CIP (agent de curățare).

Camera de pierdere este curățată prin duza CIP situată în lanternă.
Proiectare și caracteristici
Design igienic conform EHEDG.
Nicio pierdere la deschiderea/închiderea supapei.
Scaun inferior stabilizat.
Actuator pneumatic cu acțiune simplă.
Asamblare/dezasamblare ușoară a pieselor interne prin slăbirea unui dispozitiv de fixare cu clemă.
Lanterna deschisă permite controlul vizual al garniturii de etanșare a arborelui.
Corp ajustabil la 360º.

Materiale
Piese în contact cu produsele Oțel inoxidabil AISI 316L (1.4404)
Alte piese din oțel Oțel inoxidabil AISI 304 (1.4301)
Garnitură de etanșare EPDM (conform FDA și CE 1935/2004)

Finisaj suprafețe:
Interior Luciu metalic, Ra ≤ 0,8 µm
Exterioare Mat

Opțiuni
Garnituri de etanșare: FPM, HNBR.
Alte tipuri de racorduri.
Unitate de comandă C-TOP+.
Senzori externi de poziție.
Finisaj suprafețe interioare: Ra ≤ 0,5 μm.

Supapă-disc VeeValv
Supapele-disc, cu acționare manuală sau pneumatică, sunt proiectate special pentru utilizarea în procese igienice și aseptice în industriile de procesare a alimentelor și farmaceutică.

Supapa este excelentă pentru controlul fluxului, precum și pentru sarcini de deschidere/închidere. Membrana asigură atât etanșarea corpului, cât și a scaunului. Nu există nicio cale de ieșire în mediul exterior și, ca urmare, supapa este adecvată pentru procesele aseptice. La închiderea supapei, un tampon de presiune care susține membrana se deplasează înspre fața de etanșare de pe corp. La deplasarea plăcii de presiune, membrana se pliază și este împinsă în jos pe zona scaunului din centrul corpului, închizând astfel calea de curgere prin corp. Interrelația dintre corp și placa de presiune împiedică compresia excesivă a membranei.
Supapa poate fi acționată fie manual, fie pneumatic și este controlată de dispozitive de comandă și ventile electromagnetice.

Proiectare și caracteristici
Cale de curgere dreaptă prin supapă. Factor Kv mare.
Compresie controlată a garniturii de etanșare.
Actuator compact.
Actuator pneumatic normal închis (NC) (standard).
Actuator etanșat care nu necesită întreținere (versiune din oțel inoxidabil).
Manetă cu limitator de cursă (cu excepția mărimii Nº4).
Detector de pierderi.
indicator de poziție.
Piese interschimbabile.
Manetă ergonomică.
Trasabilitatea componentelor.

Materiale
Piese în contact cu produsele Oțel inoxidabil AISI 316L (1.4404)
Alte piese din oțel Oțel inoxidabil AISI 304 (1.4301)
Piese din plastic PP + 30 GF
Membrană EPDM (conform FDA 177.2600 și USP Clasa VI)

Finisaj suprafețe:
Interioare Ra ≤ 0,5 µm
Exterioare Luciu metalic

Mărimi disponibile DN ¼" - DN 2"

Racorduri Sudate și Clemă OD / DIN

Opțiuni
Membrană: FPM, VMQ (conform FDA 177.2600 și USP Clasa VI) și PTFE / EPDM separate (conform FDA 177.2600).
Acționare manuală sau pneumatică.
Manetă: oțel inoxidabil sau plastic.
Calotă: oțel inoxidabil sau plastic.
Actuator pneumatic cu acțiune dublă normal deschis (NO).
Actuator pneumatic cu limitator de cursă.
Actuator pneumatic cu comutator extern.
Cutie de comandă cu comutatoare și ventile electromagnetice.
Supapă cu controler și poziționer.
Supapă cu instalare pe fundul rezervorului.
Variate tipuri de racorduri.
Certificate pentru materiale și rugozitate.

Supapă-disc NDL
Supapele-disc NDL (supapă în T fără zone moarte), cu acționare manuală sau pneumatică, sunt proiectate special pentru utilizarea în procese aseptice în industria farmaceutică. Supapele sunt larg folosite la punctul de utilizare în buclele de apă purificată (PW) sau apă pentru injecții (WFI).
Principiu de funcționare
Membrana asigură atât etanșarea corpului, cât și a scaunului. Nu există nicio cale de ieșire în mediul exterior și, ca urmare, supapa este adecvată pentru procesele aseptice. La închiderea supapei, un tampon de presiune care susține membrana se deplasează înspre fața de etanșare de pe corp. La deplasarea plăcii de presiune, membrana se pliază și este împinsă în jos pe zona scaunului din centrul corpului, închizând astfel calea de curgere prin corp.
Supapa poate fi acționată fie manual, fie pneumatic și este controlată de unități de comandă și ventile electromagnetice.
O supapă-disc standard este utilizată pentru închiderea fluxului pe o linie, o supapă tip NDL închide numai o ieșire de pe linia principală.

Proiectare și caracteristici
Prin comparație cu o supapă-disc tradițională, zona moartă a unei supape NDL este redusă la minim datorită designului supapei și normativele farmaceutice precum ASME BPE prioritizează această condiție.

Gamă largă flexibilă bazată pe un concept de design modular cu componente-cheie, comun cu alte supape.
Calote și manete din oțel inoxidabil autoclavabile.
Manetă cu limitator de cursă.
Manete cu design igienic.
Corul supapei este executat dintr-un bloc de oțel inoxidabil.
Design cu posibilitate de golire completă.
Trasabilitatea componentelor.

Materiale
Piese în contact cu produsele Oțel inoxidabil AISI 316L (1.4404)
Alte piese din oțel Oțel inoxidabil AISI 304 (1.4301)
Piese din plastic PP + 30 GF
Membrană EPDM (conform FDA 177.2600 și USP Clasa VI)

Finisaj suprafețe:
Interioare Ra ≤ 0,5 μm
Exterioare Luciu metalic

Opțiuni
Membrană: FPM, VMQ (conform FDA 177.2600 și USP Clasa VI) și PTFE / EPDM separate (conform FDA 177.2600).
Calotă din oțel inoxidabil cu manetă din plastic sau oțel inoxidabil.
Actuator pneumatic cu limitator de cursă.
Actuator pneumatic cu comutator extern.
Cutie de comandă cu comutatoare și ventile electromagnetice.
Certificate pentru materiale și rugozitate.

Supapă-disc radială PharmaValve
Pharmavalve este o supapă-disc radială, cu acționare manuală sau pneumatică, proiectată special pentru procese critice în cadrul cărora trebuie evitate orice contaminare, zone moarte sau pierderi. Prin urmare, supapa este adecvată pentru procese igienice și aseptice în industriile farmaceutică și biofarmaceutică, precum și în medii sterile.
Principiu de funcționare
Pharmavalve combină caracteristicile supapelor tradiționale cu piston (cu acționare manuală sau automată), cu siguranța aseptică a supapelor-disc obișnuite.
Datorită deplasării axiale a pistonului, membrana se apropie de corp, închizând sau deschizând supapa. Pistonul supapei se află la interiorul membranei.
Membrana asigură o etanșare dublă a supapei, ceea ce o face mai igienică și mai sigură.

Proiectare și caracteristici
Design igienic conform specificațiilor EHEDG.
Posibilitate de golire completă.
Design cu zonă moartă zero.
Curățare ușoară.
Asamblare/dezasamblare ușoară și înlocuire ușoară a membranei (calotă și actuator conectate cu clemă).
Durabilitate îndelungată a membranei.
Instalare ușoară în galerii.
Trasabilitatea componentelor.
Adecvare pentru procese CIP/SIP.
Racorduri standard: Clemă OD

Materiale
Piese în contact cu produsele: AISI 316L
Membrană: Silicon (componente conform FDA177.2600 și USP clasa VI)
Finisaj suprafețe interioare: Luciu oglindă, Ra ≤ 0,5 µm
Finisaj suprafețe exterioare: satinat

Opțiuni
Actuator pneumatic: acțiune simplă (normal închis) sau cu acțiune dublă.
Membrană PTFE (cu excepția mărimii ½”) sau din silicon.
Diferite configurații ale corpului.
Supapă cu instalare pe fundul rezervorului.
Unul sau două întrerupătoare de proximitate.
Comandă din ventile electromagnetice externe.
Racorduri sudate cap-la-cap (inch).
Certificate pentru materiale și finisajele suprafețelor.

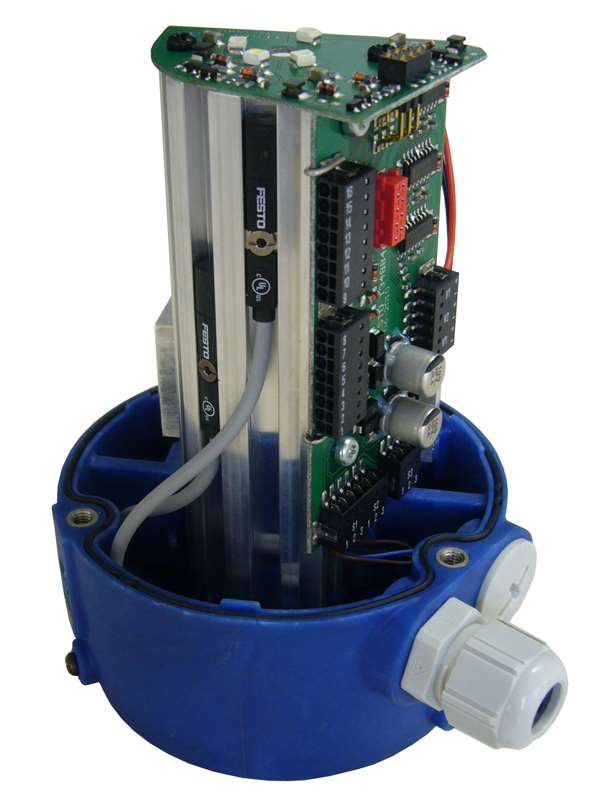

Unitate de comandă C-TOP+
C-TOP+ este o unitate de comandă pneumatică proiectată să asigure un control optim asupra supapelor tehnologice INOXPA. Este compatibilă cu majoritatea sistemelor automate PLC (controler logic programabil) cu comunicații digitale.
C-TOP+ poate fi instalată pe orice supapă tehnologică existentă în industriile de procesare a alimentelor, băuturi și biofarmaceutică.
Principiu de funcționare
Unitatea de comandă C-TOP+ încorporează dispozitive indicatoare și de comandă pentru controlul supapelor tehnologice cu acționare pneumatică.

Este o unitate monobloc și are următoarele caracteristici:
• Comandă pneumatică și electrică a supapei
• Senzori de poziție cu feedback

Unitățile de comandă sunt montate pe actuatorul pneumatic. Primește semnale de la un panou de comandă sau de la un PLC pentru acționarea supapelor și transmite semnale către PLC sau către panoul de comandă pentru a comunica starea/poziția supapei.
Unitatea C-TOP+ are încorporate trei LED-uri (în funcție de configurație), care indică permanent starea de funcționare a supapei. Un al patrulea LED (alb) indică dacă supapa este alimentată cu tensiunea de exploatare.

Proiectare și caracteristici
Unitatea C-TOP+ are un design simplu, modular și rezistent, care garantează oi flexibilitate maximă. În funcție de versiunea produsului, este prevăzută cu până la trei ventile electromagnetice 3/2 (NC) și trei senzori. Dacă este necesar, se pot conecta un senzor extern suplimentar și un ventil electromagnetic extern suplimentar.
Senzorii sunt acționați fără contact de către un magnet atașat la tija de comandă. Senzorul poate fi de tip magnetorezistiv sau tip cu lamele magnetice și este activat fără contact de un magnet de pe tija de comandă.

Unitățile C-TOP+ pot fi configurate în funcție de cerințele clientului.

Materiale
Capișon de capăt: Polipropilenă
Carcasă: Polipropilenă ranforsată
Placă: Polipropilenă ranforsată
Garnituri de etanșare: EPDM
Șuruburi: Oțel inoxidabil Domeniu de presiune: de la 0,5 până la 6 bari.
Asamblare/dezasamblare ușoară a pieselor interne prin slăbirea unui dispozitiv de fixare cu clemă.
Lanterna deschisă permite controlul vizual al garniturii de etanșare a arborelui.
Corp ajustabil la 360º. Piese în contact cu produsele AISI 316L (1.4404)
